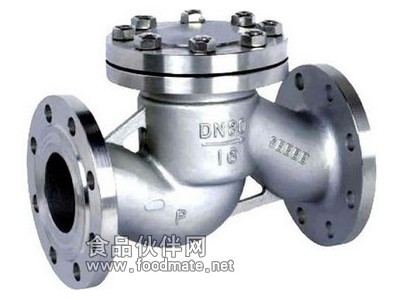

 上海鸿蝶阀门有限公司专业生产销售【不锈钢升降式止回阀】，欢迎来电咨询【不锈钢升降式止回阀】的价格和详细信息，好【不锈钢升降式止回阀】，上海鸿蝶阀门有限公司造！

不锈钢升降式止回阀主要性能规范：

型号 Type	公称压力 PN(MPa) Nominal Pressure	试验压力PS(MPa) TestPressure		工作温度 (℃) Working Temprature	工作压力 PN(MPa)	适用介质 Suitable Medium
		壳体 Shell	密封 Seal
H41W-16P	1.6	2.4	1.76	≤100	1.6	硝酸类NitricAcid
H41W-16R						醋酸类AceticAcid
H41W-16A				≤150		硝酸类NitricAcid
H41W-25P	2.5	3.8	2.8	≤100	2.5	醋酸类AceticAcid
H41W-25R						硝酸类NitricAcid
H41W-25A				≤150		醋酸类AceticAcid
H41W-40P	4.0	6.0	4.0	≤100	4.0	硝酸类NitricAcid
H41W-40R						醋酸类AceticAcid

不锈钢升降式止回阀主要外形尺寸和连接尺寸：

型号 Type	公称通径DN（mm) NominalDiameter	尺寸(mm)Dimensions
		L	D	D	D	Z-φd	b	H
H41W-16P(R) H44W-16P(R)	15	130	95	65	45	4-φ14	14	77
	20	150	105	75	55	4-φ14	14	77
	25	160	115	85	65	4-φ14	16	80
	32	180	135	100	78	4-φ18	16	85
	40	200	145	110	85	4-φ18	16	95
	50	230	160	125	100	4-φ18	16	105
	65	290	180	145	120	4-φ18	18	120
	80	310	195	160	135	8-φ18	20	130
	100	350	215	180	155	8-φ18	20	140
	125	400	245	210	185	8-φ18	22	155
	150	480	280	240	210	8-φ23	24	180
	200	600	335	295	265	12-φ23	26	215
H41W-25P(R) H44W-25P	15	130	95	65	45	4-φ14	16	77
	20	150	105	75	55	4-φ14	16	77
	25	160	115	85	65	4-φ14	16	80
	32	180	135	100	78	4-φ18	18	85
	40	200	145	110	85	4-φ18	18	95
	50	230	160	125	100	4-φ18	20	105
	65	290	180	145	120	8-φ18	22	120
	80	310	195	160	135	8-φ18	22	130
	100	350	230	190	160	8-φ23	24	140
	125	400	270	220	188	8-φ25	28	155
	150	480	300	250	218	8-φ25	30	180
	200	600	360	310	278	12-φ30	34	215
